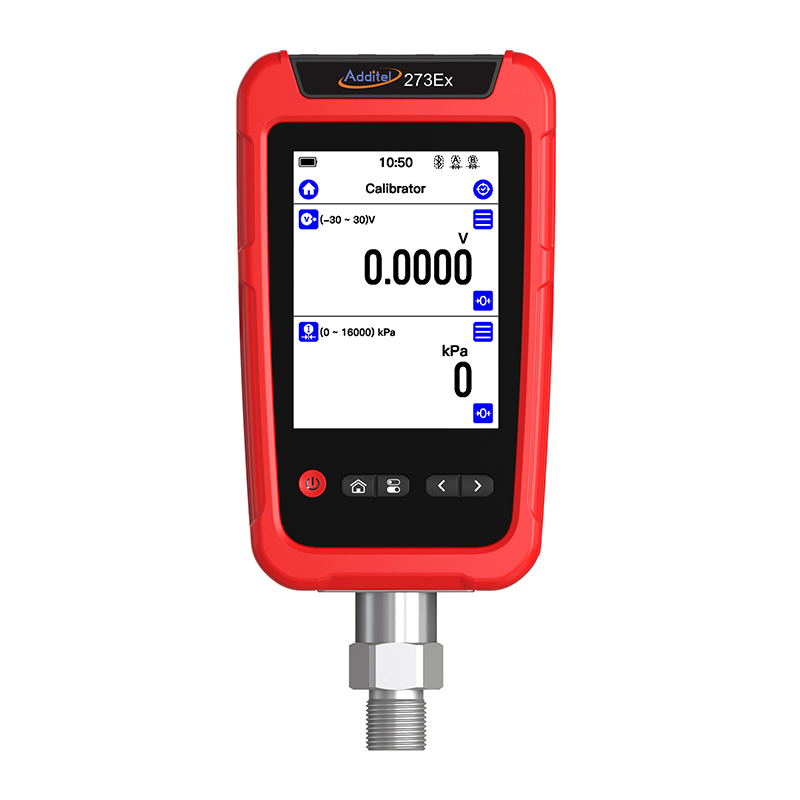

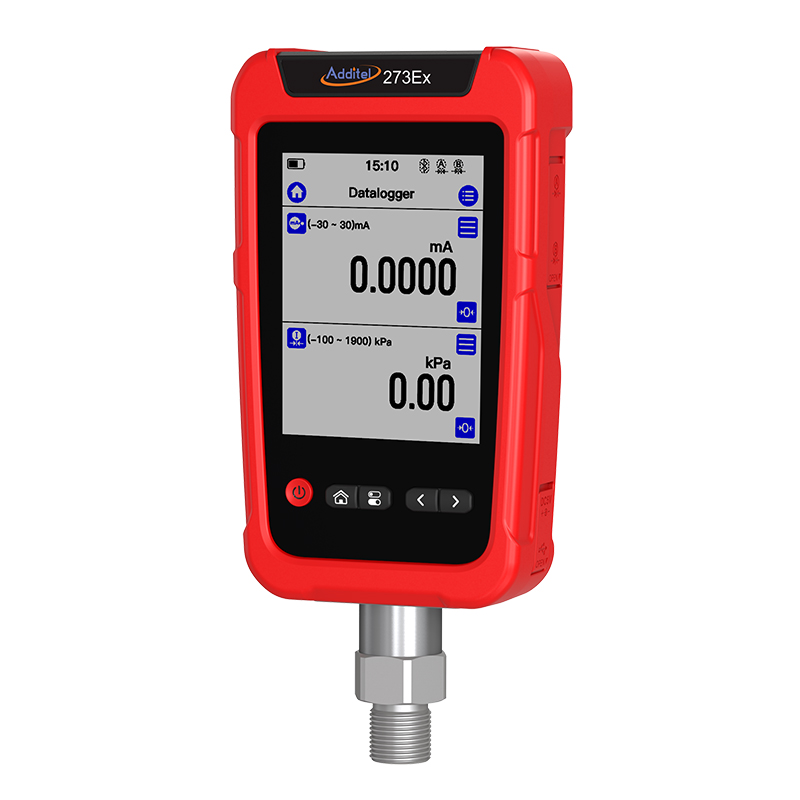

Calibrator digital de presiune Additel 273Ex

Additel 273Ex este un calibrator de presiune portabil, multifuncțional, cu un ecran tactil color, interfață de utilizator asemănătoare smartphone-ului, sarcini de testare rapidă încorporate și capacitate opțională de comunicare HART. Acest produs inovator Additel îmbunătățește dramatic testarea și calibrarea pe teren rezistente la explozie. Additel 273Ex are un senzor de presiune atmosferică încorporat, ceea ce facilitează determinarea presiunii absolute și manometrice. Cu trei intrări pentru modulul de presiune, una comutabilă în partea de jos și două intrări digitale pe lateral, utilizatorul poate configura configurația pentru a se potrivi și a satisface cu ușurință nevoile de calibrare și testare a presiunii în practic orice mediu.

pentru masurare presiuni relative si absolute ale fluidelor compatibile AISI 316 SS ( apa, gaz, ulei,etc )

 calibrator stabilitate înalta, constructie ATEX ( EEx ia IICT4 Ga)

 cu cea mai buna protectie mecanica IP67 ( complet protejat la praf si apa)

 robust , protectie la soc / vibratii, rezistent la cadere libera de la 1 m pe pamant

 display : LCD color, dimensiune 4,4 inch , 640x480 pixeli, cu touchscreen capacitiv, meniu de lucru similar cu

telefoanele mobile Smart, rezolutie selectabila de utilizator : 4, 5 sau 6 digiti

 pentru masurare curent, tensiune, frecventa, pulsuri

 unitati ingineresti de masura programabile : Pa, kPa, MPa, kgf/cm2, inH2O, mmH2O, inHg, mmHg,

psi, mbar, bar,mbar, bar , kPa, MPa, kg / cm² ( disponibile si in functie de domeniul de masura)

 cu senzor intern de presiune, interschimbabil, model ADT158Ex , exactitate :

- 0,02 % din cap de scala ( include efectele de linearitate, histerezis, repetabilitatea, temperatura)

 cu doua intrari pentru cuplare module de presiune etalon externe model ADT161Ex

 include senzor de masura presiune atmosferica( barometru) cu acuratetea de 55 Pa (masurare presiune absoluta)

 cu indicator de stabilizare a presiunii ( criterii de stabilizare selectabile de utilizator)

 temperatura ambientala pentru care se realizeaza compensarea cu temperatura : -10 °C ÷ + 50°C

 racord la proces: marime 1/4 ’’ NPT M ; G 1/4 M ; G 1/2M; ½ NPT M ( la alegere )

 tensiune continua, masurare :

• -300 ÷ + 300 mV ; exactitate de masura:  0,015% din citire + 0,005% din domeniu , rez. 1 µV

• -30 ÷ + 30 V ; exactitate de masura:  0,015% din citire + 0,005% din domeniu , rez. 0,1 mV

 curent continuu ( bucla activa / pasiva ), masurare :

• -30 ÷ + 30 mA; exactitate de masura:  0,015 % din citire + 0,005% din domeniu , rez. 0,1 µA

 frecventa , masurare :

0,01 ÷ 50000 Hz ; exactitate de masura :  0,005 % din citire + 2 digiti, rezolutie 6 digiti

 pulsuri , masurare : 0 la 9999999

 functia de testare presostate, tensiune 3÷30V, timp de raspuns < 10 ms

 reprezentare grafica pe display a conexiunilor electrice de test ( impiedica conectari eronate)

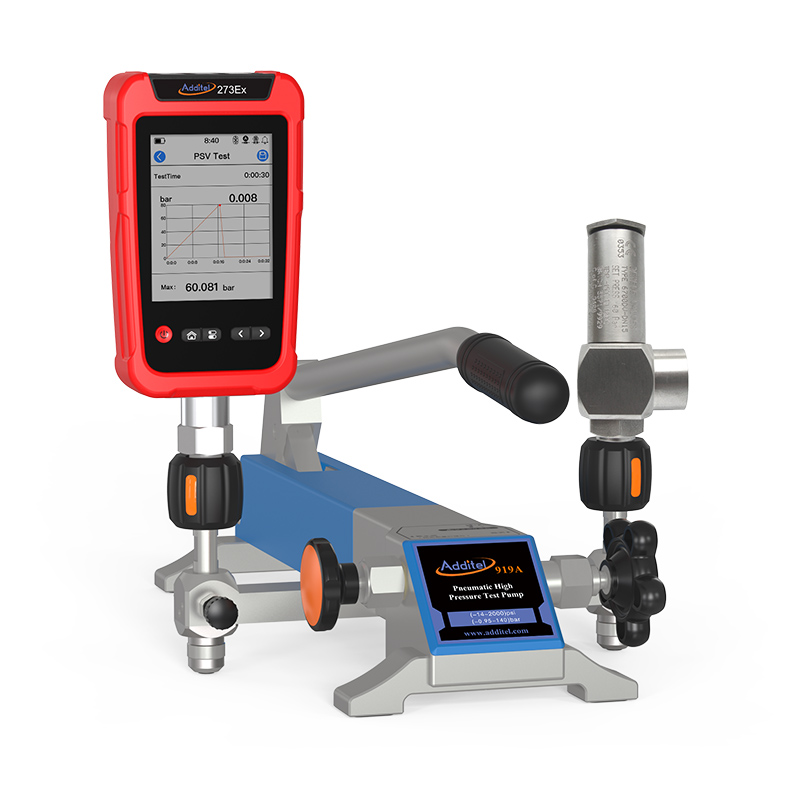

 functia de testare pierderi ( leak ) de presiune si functia de testare valve

 functia de documentare a calibrarilor pentru manometre, traductoare de presiune si presostate : permite

inregistrarea si documentarea rezultatelor calibrarilor pentru controlul calitatii; se definesc proceduri de calibrare,

se fac testele, se calculeaza erorile, se arata si se memoreaza rezultatele, se scot in evidenta punctele de

calibrare aflate in afara tolerantei stabilite de utilizator

 include alimentare 20 Vcc ± 10% pentru bucla de masura / alimentare traductoare testate

 comunicatie USB si bluetooth ( posibilitate conectare la telefoane mobile)

 functia de scalare: operatorul poate converti curentul, tensiunea si frecventa masurata in unitati de

presiune,temperatura si debit/ functii de conversie disponibile:liniar, patratic si radical

certificari CE: TUV IEC61326, IEC61010, conformitate ROHs II Directiva 2011/65/UE,EN50581:2012

 temperatura de functionare : -20....+50◦C , temperatura de stocare : -20....+70◦C , RH ≤ 95%

 alimentare: acumulator Li-Ion reincarcabil 4000 mAh , inclus ; 100 ore de functionare tipic; timp incarcare 6-8 ore,

adaptor incarcare inclus, management al utilizarii acumulatorului.

 dimensiuni de gabarit / greutate neta : 177 x 105 x 52 mm. / 0,9 kg.

 kit-ul de livrare nr. 1: aparat, 1 set conductoare de test electrice , certificat de etalonare ISO17025 producator,

aparatoare de protectie, curea de agatat, acumulator si adaptor 230V/50 Hz cu cablu USB, manual.

Nota: toate exactitatile de masura declarate includ neliniaritatea, histeresis, repetabilitatea, influenta temperaturii

( in intervalul -10...50 °C) , incertitudinea etalonului folosit pentru calibrarea initiala si perioada de timp de 1 an.

SUPLIMENTAR :

- cu senzori de presiune interni interschimbabili model ADT 158Ex , domenii de masurare:

- (-)1 ÷ 0 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0 ÷ 0,16 bar ( precizie  0,05 % din cap de scala  ); mediu gaze

- 0 ÷ 0,35 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0 ÷ 0,7 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0 ÷ 1 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0÷ 2 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0÷ 3,5 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 7 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 20 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 35 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 70 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 200 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 350 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 700 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

Presiune compusa ( compound ) :

± 0,16 bar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 0,35 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

± 0,7 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

± 1 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 1 ÷ 2 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 1 ÷ 7 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 1 ÷ 20 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

Presiune absoluta :

- 0 ÷ 0,35 bar ( precizie  0,1 % din cap de scala  ); mediu gaze

- 0 ÷ 0,7 bar ( precizie  0,1 % din cap de scala  ); mediu gaze

- 0 ÷ 1 bar ( precizie  0,1 % din cap de scala  ); mediu gaze

- 0÷ 2 bar ( precizie  0,1 % din cap de scala  ); mediu gaze

- 0÷ 3,5 bar ( precizie  0,1 % din cap de scala  ); mediu gaze

- 0 ÷ 7 bar ( precizie  0,05 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 20 bar ( precizie  0,05 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 35 bar ( precizie  0,05 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 70 bar ( precizie  0,05 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 200 bar ( precizie  0,05 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 350 bar ( precizie  0,05 % din cap de scala  ); mediu gaze si lichide

Presiune diferentiala :

± 2,5 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 5 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 10 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 25 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 50 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 75 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 160 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 350 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

± 700 mbar ( precizie  0,05 % din cap de scala  ); mediu gaze

Nota : pentru senzorii de presiune :

 temperatura ambientala pentru care se realizeaza compensarea cu temperatura : -10 °C ÷ + 50°C

 temperatura ambientala de utilizare : -10 °C ÷ + 50°C

 temperatura ade stocare : -20 °C ÷ + 70°C

 conexiune proces : ¼ NPT M, G ¼ M, G1/2 M, ½ NPT M

 dimensiuni / greutate :Φ = 33 mm x 123 mm / 400 gr.

 material carcasa: S.S. 316L

 partile in contact cu mediul de masura: S.S. 316L

 cu certificat de etalonare de la producator trasabil la ISO17025

 constructie ATEX

OPTIONAL:

 functia HART pentru configurarea si intretinerea traductoarelor cu protocol HART :

permite stabilirea comunicatiei HART dintre calibrator si o serie de aparate ( traductoare ) cu protocol

HART, calibratorul devine astfel si un “ Comunicator/Consola Hart portabila “.

 realizeaza functii universale si comune din cadrul protocolului

OPTIONAL :

- cu senzori de presiune externi(module) model ADT 161Ex , domenii de masurare:

- (-)1 ÷ 0 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0 ÷ 0,16 bar ( precizie  0,05 % din cap de scala  ); mediu gaze

- 0 ÷ 0,35 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0 ÷ 0,7 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0 ÷ 1 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0÷ 2 bar ( precizie  0,02 % din cap de scala  ); mediu gaze

- 0÷ 3,5 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 7 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 20 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 35 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 70 bar ( precizie  0,02 % din cap de scala  ); mediu gaze si lichide

- 0 ÷ 200 bar ( precizie &
