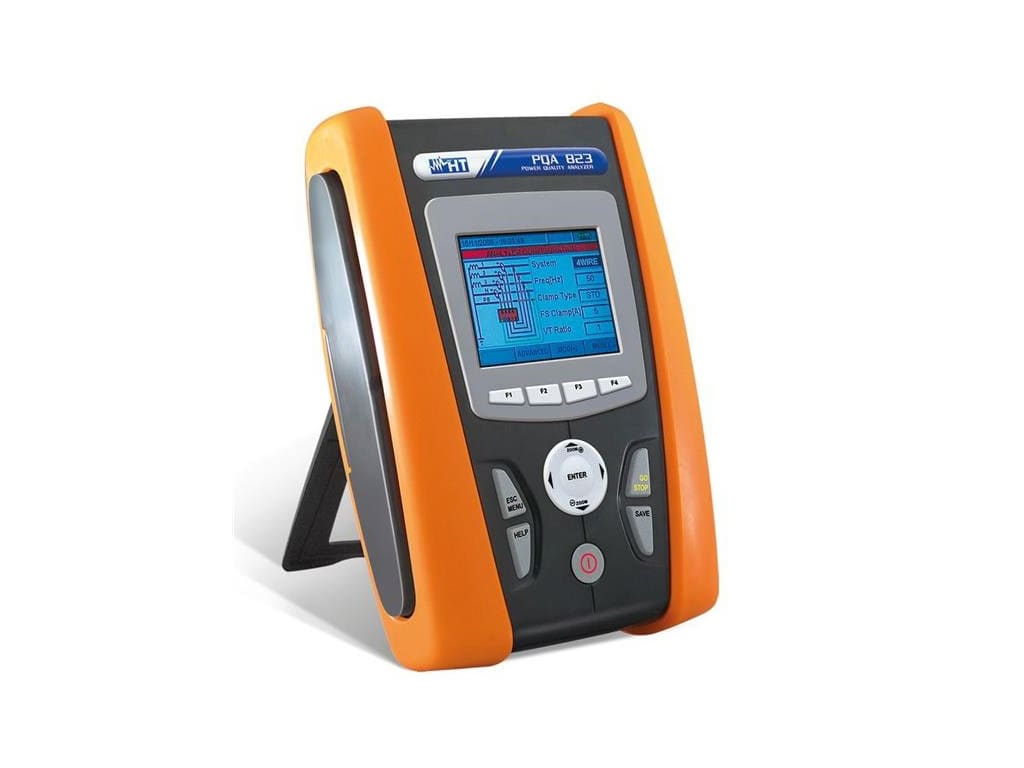

Analizor de putere si energie electrica HT Instruments PQA 823

Analizorul HT Instruments PQA 823 este o soluție inovatoare pentru toate sarcinile profesionale de măsurare tehnică privind analiza rețelei și a puterii. Nouă canale de măsurare izolate (5 x tensiune și 4 x curent) permit măsurarea simultană a tensiunilor și curenților conductorului de fază și neutru. Gama largă de aplicații se extinde de la achiziția, afișarea și înregistrarea parametrilor rețelei până la înregistrarea și analiza consumului de energie și energie. Până la 251 de parametri de măsurare pot fi înregistrați simultan. În funcție de intervalul de măsurare selectat (de la 1 secundă la 60 de minute), sunt posibile înregistrări de până la mai mult de un an. Modelele echipate cu Windows CE au un display grafic color TFT mare (320 x 240 px) cu functie touch screen. Interfața cu utilizatorul este structurată clar cu pictograme, permițând selectarea ușoară și intuitivă a oricărui parametru intern. Pentru fiecare model, parametrii pot fi afișați numeric și grafic atât pentru analiza generală, cât și pentru analiza armonică. Funcția grafică „Diagrama vectorială” permite, printre altele, evaluarea imediată a defazajului reciproc între semnalele de tensiune și curent de intrare, definindu-se astfel tipul de sarcini. Memoria de măsurare de aproximativ 15 MB permite salvarea datelor fiecărei înregistrări timp de mai multe zile (aproximativ 3 luni cu 251 de cantități selectate și o perioadă de integrare de 15 minute), dar poate fi extinsă în orice moment cu Compact Flash extern și transferate pe Stick USB, facilitând gestionarea datelor stocate.

• masuratori pe retele electrice monofazate si trifazate ( echilibrate sau dezechilibrate ) de joasa , medie si inalta tensiune.
• parametrii masurati: tensiuni, curenti ( 3.000 A sau optiuni ), putere activa, putere reactiva, putere aparenta, factor de putere, energie activa, energie reactiva, flicker , frecventa , armonice ord. 1…49
• marimi intrare :
• - tensiune c.a. , 5 canale : direct 0 ÷ 600 V ( faza / nul );
• - tensiune c.c.: 2…1.000 V
• - curent c.a , 4 canale
• clasa de precizie : tensiune si curent:  0,5 % ( citire ) , puteri  1 %
• reprezentari grafice ale formelor de unda ale tensiunii si curentului, pe fiecare faza.
• analiza armonica de tensiune si curent pana la ordinul 49.
• diagrama vectoriala tensiune – curent ( Fresnel )
• varfuri de tensiune si analiza tensiunilor cu rezolutia de 5µs ( 200 KHz ) - PQA 824
• inregistrarea abaterilor de tensiune
• memorarea simultana a max. 251 valori ale parametrilor, anomalii ale tensiunilor si intreruperi de putere.
• memorie : 15 MB ; perioada de integrare : 1 sec. ÷ 60 min.
• display grafic , TFT , cu touch screen , 320 x 240 pixeli , 65536 culori , ¼ VGA
• port de comunicatie seriala USB
• alimentare: acumulator Li-ION , 3,7 V , cu adaptor 230V / 50 Hz
• dimensiuni de gabarit / greutate : 235 x 165 x 75 mm. / 1,0 kg.

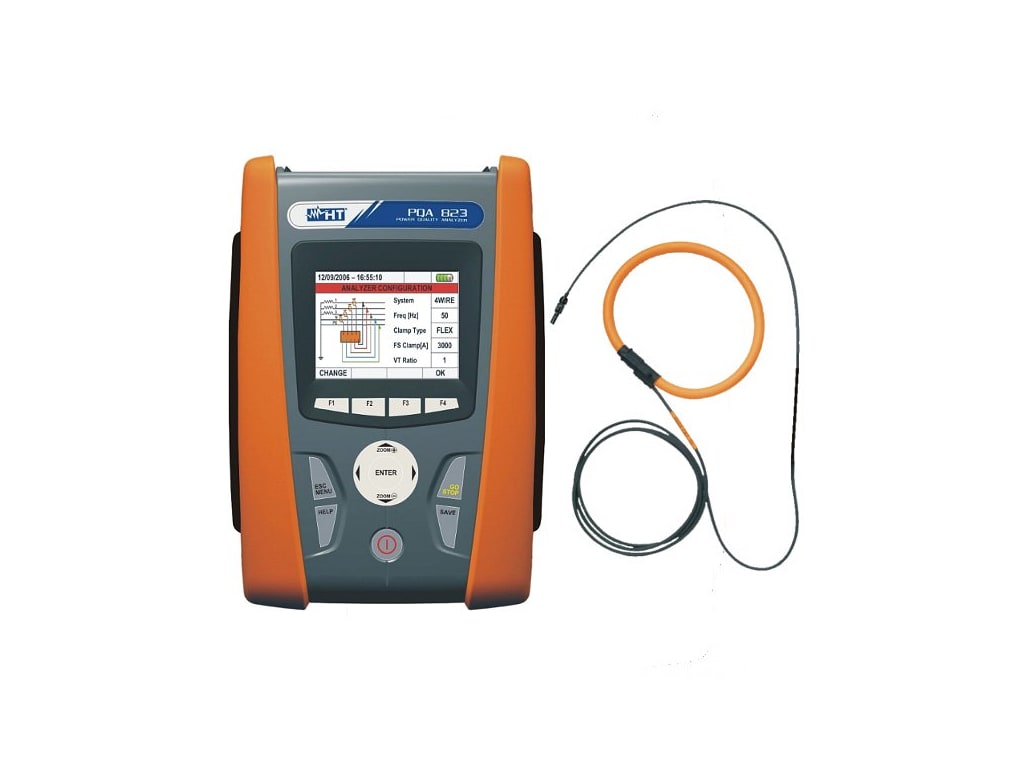

• kit-ul de livrare : analizor, set de 4 traductoare flexibile de curent ( HTFLEX 33 , 300 - 3.000 A / 1 V ; diametru 174 mm.), set de 5 conductoare de test pentru tensiune cu clesti tip crocodil, cablu USB, software TOPVIEW 2007,incarcator, geanta transport pentru analizor si accesorii, creion pentru display touch screen , certificat original de calibrare , manual utilizare .
• Optiuni suplimentare : clesti ampermetrici diversi pentru masurarea curentului , rugam sa ne contactati pentru informatii suplimentare.
