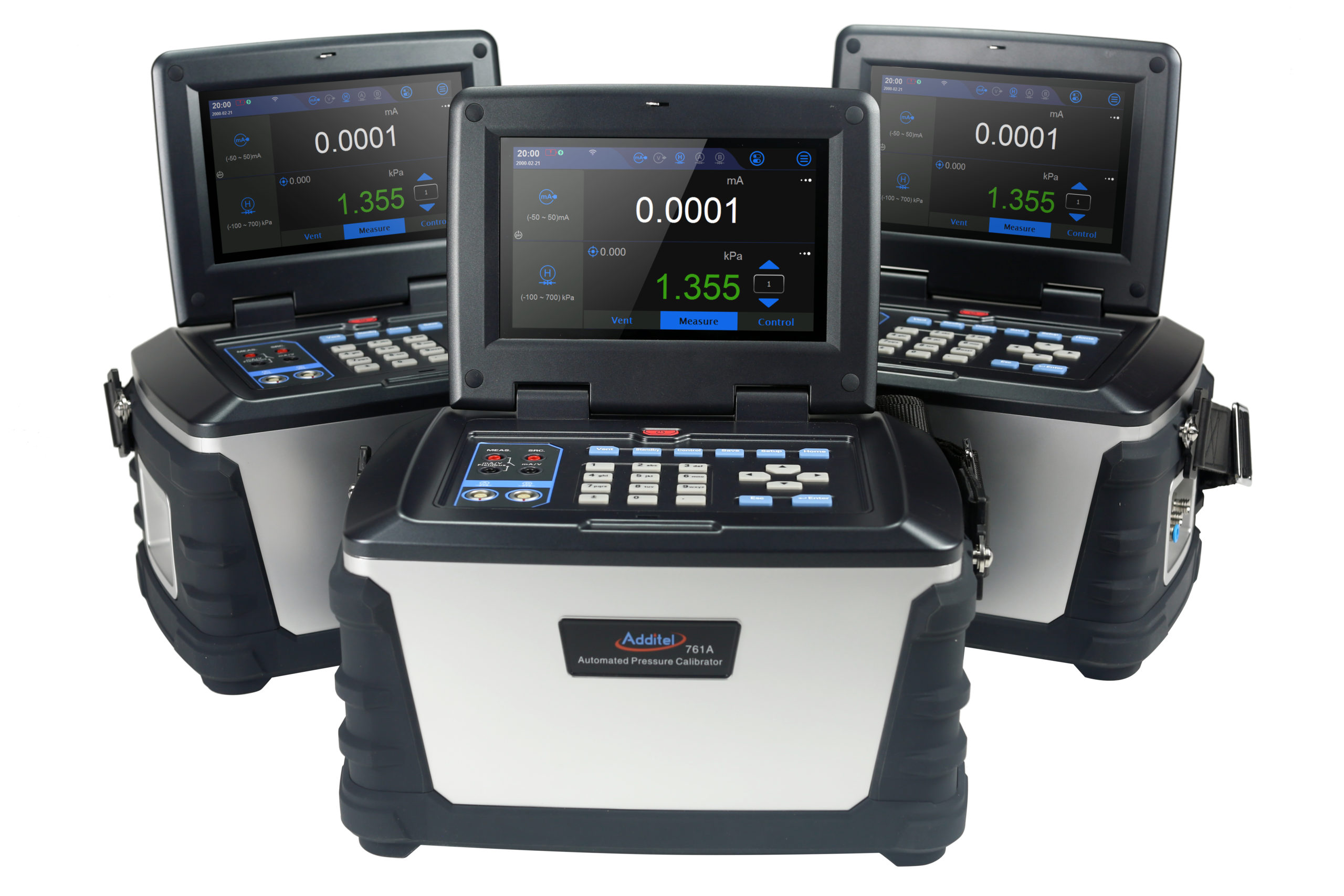

Calibrator digital automatizat de presiune Additel 761A

Calibratoarele automate de presiune din seria ADT761A constau dintr-un calibrator de presiune și o pompă electrică integrată. Calibratoarele ADT761A sunt proiectate pentru calibrarea automată a transmițătoarelor de presiune, presostatoarelor, manometrelor etc. Pompele manuale externe sau similare nu sunt necesare atunci când utilizați ADT761A. Diverse modele disponibile acoperă intervalele de la ±75 mbar la -0,9…70 bar (pentru detalii vezi „informații suplimentare”). Fiecare dispozitiv poate fi echipat cu 2 module de presiune interne (presiune inalta/presiune joasa). În plus, modulele de presiune externe pot fi conectate pentru măsurare în alte zone. Calibratoarele de presiune din seria ADT761A sunt calibratoare documentare și includ o funcție de înregistrare de date și un comunicator HART. Comunicarea cu traductoarele de măsurare cu semnal Profibus PA este de asemenea posibilă. Modulul pentru măsurarea curentului și a tensiunii, precum și pentru detectarea stărilor de comutare este integrat.

Domeniu de presiune

• Presiunea generată de pompa interna și controlată în mod automat : de la 90% vacuum până la 70 bar
• Presiunea măsurată cu module de presiune externe (seria160 ) : pana la 4.200 bari

Precizie (compensare completa a temperaturii 5....35 °C) :

• 0.02% FS ( ADT761A-D, ADT761A-500, ADT761A-1K)
• 0,05% FS (ADT761-LLP)
• 0.01% FS (ADT761A-BP, ADT761A-APXR)

Control stabilitate:

• 0.005% FS ( ADT761A-APXR<0.003% FS)

Sistem de prevenire a contaminării :

• filtru intern si capcana/trapa lichid cu sistem de ventilare pentru a preveni contaminarea calibratorului
• Particulele solide pot fi blocate de filtrul încorporat
• O cantitate mică de lichid poate fi colectata de capcana de lichid
• Atât particule solide cat și lichide pot fi eliminate prin intermediul sistemul de ventilare

Automatizare și Program de testare :

• Calibrare de presiune complet automatizata
• Activitati presetate și auto run
• Auto Step

Ușor de folosit

• Interfata prietenoasa, structura meniului este intuitiva

Generare și măsurare semnale electrice :

Specificatii electrice:

Protecție utilizare gresita

Până la 30V protecție utilizare gresita pe oricare borne

Afişaj : ecran color LCD 7 inch (800x480 pixeli) cu touch screen

Functia de documentare și data logging

• Capacitatea de management a activitatilor
• Memoria internă stochează 1.000 de teste ( capacitate stocare 6GB)
• Descarca testele și rezultatele
• Datalogger 1.000.000 masuratori

Capacitatea de comunicare HART/Profibus : Suport protocol HARTpentru diverse instrumente

Baterie reincarcabila: Baterie reîncărcabilă cu operare de pana la 16 ore între incarcari

Testare Scurgeri si scapari : Se aplică testul de etanșeitate la un sistem de presiune extern pentru a determina amploarea variațiilor de presiune din cauza scurgerilor/scaparilor

Protecția conductelor : Design special al aspectului conductelor pentru evita posibilele scurgeri și blocaj

Portabil: Doar 7,95 kg (fara acesorii)

Interfata in mai multe limbi : Engleză, germană, franceză, italiană, spaniolă, portugheză, chineză simplificată (chineză tradițională, japoneză și rusă sunt disponibile la cerere)

Trasabilitate ISO 17.025 : Certificat ISO17.025 de calibrare trasabil cu date

SPECIFICATII :

Conexiuni de presiune:

• 1 x G 1/8 F pe calibrator ; 2 x 1 / 4 NPTF (sau la alegere 1/2 NPTF, 1/4 BSPF, M20 x 1.5 F)
• conectori cu strangere la mana pe manifoldul extern inclus.

Modul de conectare al senzorilor externi : Conector

Conexiune electrica : Prize banane 4 mm

Unități de presiune : Pa, kPa, MPa, psi, bar, mbar, inH2O @ 4 °C, mmH2O @ 4 °C, inH2O @ 20 °C, mmH2O @ 20 °C, inHg @ 0 °C, mmHg @ 0 °C, kgf / cm2 și hPa (ADT761-BP)

Alimentare

• Baterie: reîncărcabilă Li-ion Polymer (inclusa)
• Timp de lucru: ~ 16 ore tipic ( si in functie de testele alese)
• Timp de reincarcare: ~ 5 ore
• Alimentare externă: 110 / 220V adaptor de alimentare (DC 27 V) (Inclus)

Specificații de mediu:

• Temperatura de operare: 0 °C până la 50 °C
• Temperatura compensata:0 °C până la 50 °C
• Temperatura de depozitare: -20 °C până la 60 °C
• Umiditate: <90%, fără condens

Conformitate Europeana : Marcaj CE

Comunicare : USB, Ethernet, WiFi, Bluetooth

Dimensiune : 299mm x 193mm x 192mm

Greutate: 17.52 lb (7,95 kg)

Garanție: 12 luni

DOMENII DE PRESIUNE :

Nota : Calibratoarele Additel 761A pot fi dotate cu seria 160 inteligenta de module de presiune digitale , care sunt disponibile pentru presiune relativa , vid și presiune absolută de la -15 la 60.000 psi ( -1 bar la 4.200 bar ) . Precizia de la 0.02 % FS include funcționarea in domeniul de temperatura de -10 °C până la 50 °C , un an stabilitate și incertitudine de calibrare . Pentru specificații detaliate consultați fisa tehnica a seriei 160 de module de presiune .

Specificatii module interne de presiune compatibile cu ADT761A-LLP

[1]Specificatia pentru precizie are in vedere capul de scara al modulului de presiune.Precizia include stabilitatea la 1an , cu exceptia DP025 si DP10.

[2]Precizia de 0,05% c.s. include stabilitatea la 6 luni.

Specificatii module interne de presiune compatibile cu ADT761A-D

Precizia include stabilitatea la 1 an, exceptand DP10 care include stabilitatea la 6 luni.

Specificatii module interne de presiune compatibile cu ADT761A-500

Specificatii module interne de presiune compatibile cu ADT761A-1K

Accesorii incluse :

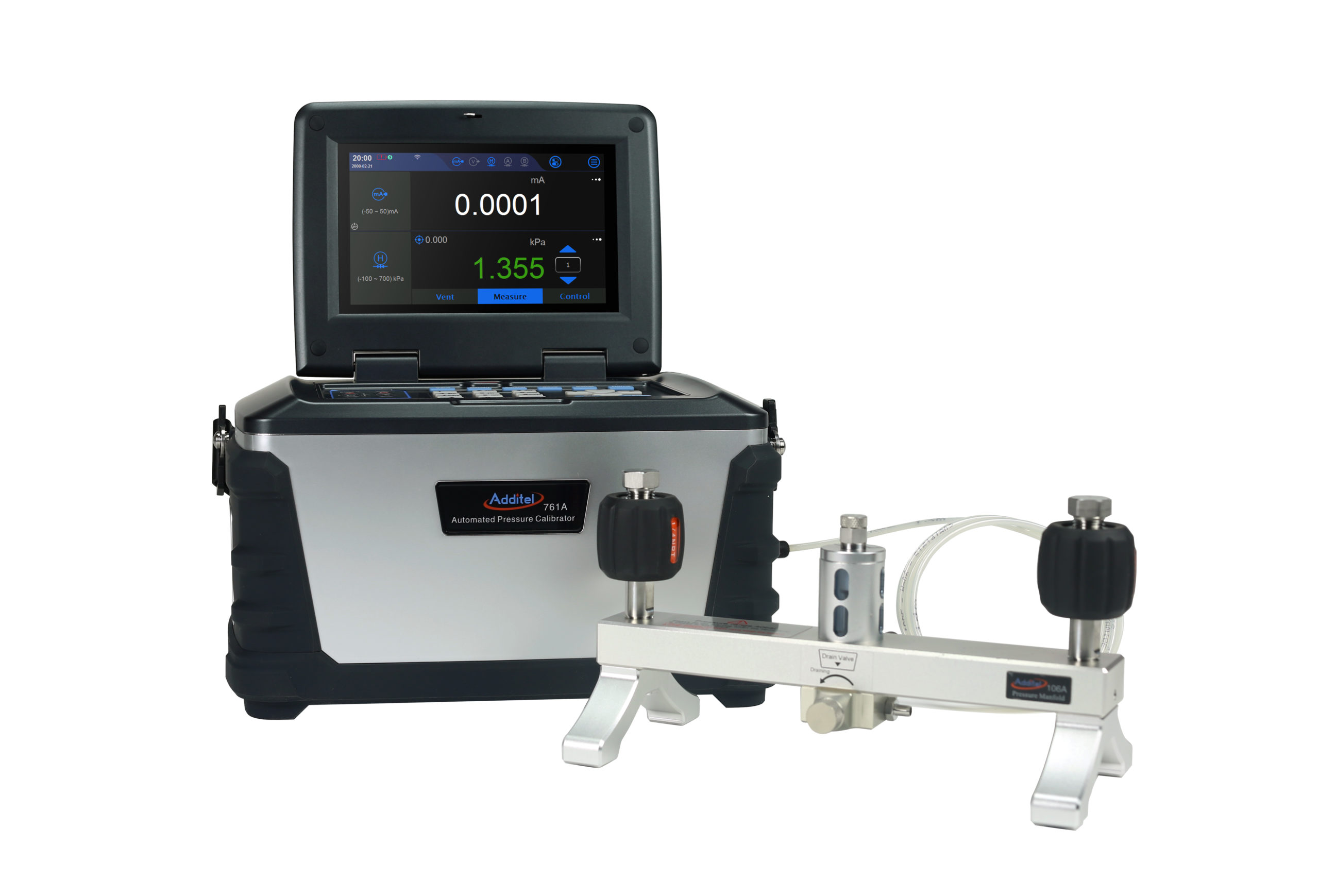

• - manifold de presiune extern cu 2 porturi, 2 x 1 / 4 NPTF (sau la alegere 1/2 NPTF, 1/4 BSPF, M20 x 1.5 F), prevazut cu conectori cu strangere la mana
• - 9818 = adaptor 110/220V
• - 9723 = baterie Li-Ion reincarcabila
• - 9022 = set testere electrice x 2
• - 9907 = Geanta transport calibrator si accesorii
• - 9060 = conector modul extern de presiune
• - O-ringuri ( 20 buc)
• - manual
• - cablu USB
• - furtun ADT760-761
• - certicat de etalonare ISO 17.025 inclus.
• - tub siliconic , 2 buc ( numai pentru ADT761A-LLP)
• - 9240 dispozitiv sustinrere manometre diferentiale ( numai pentru ADT761A-LLP)
