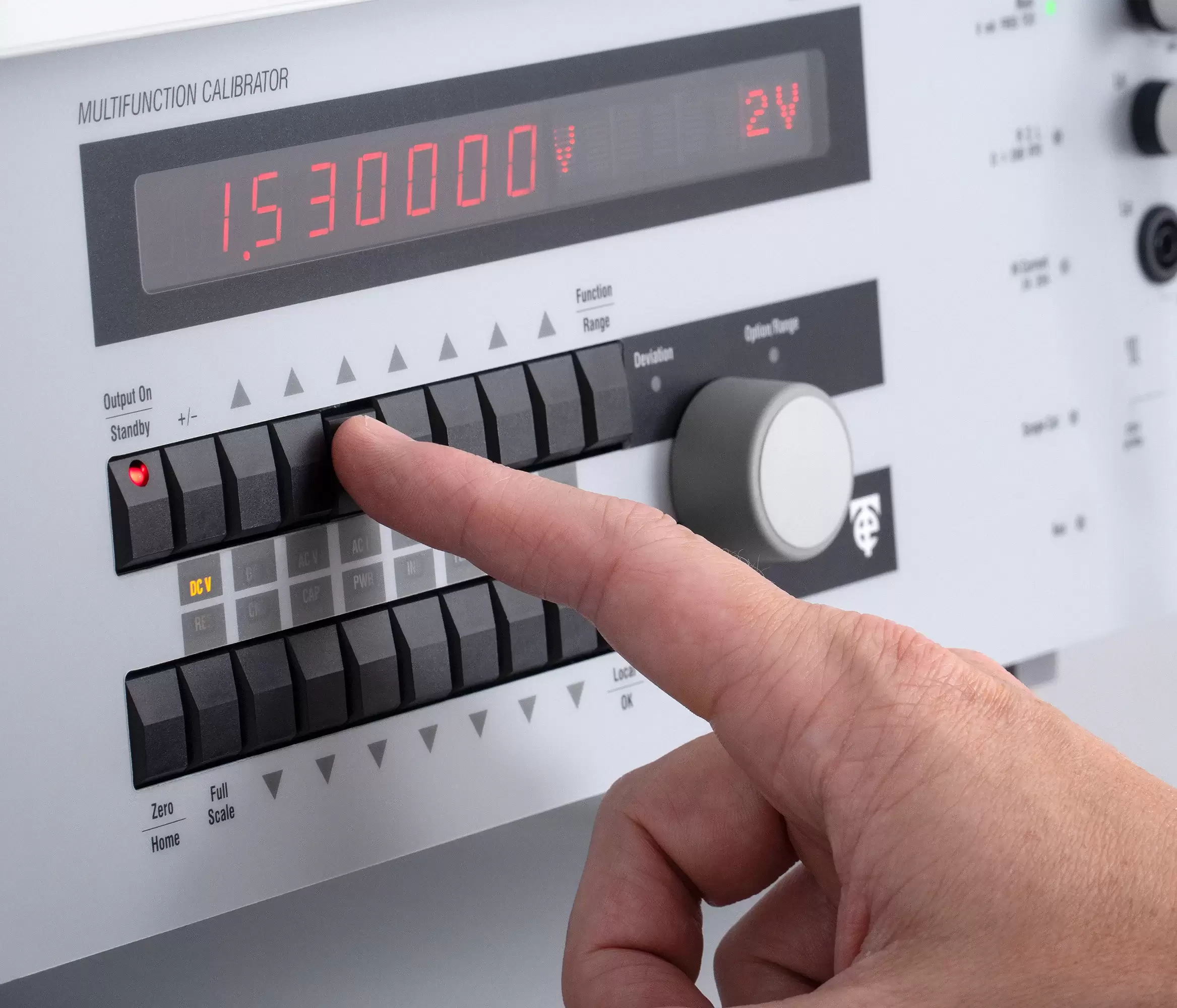

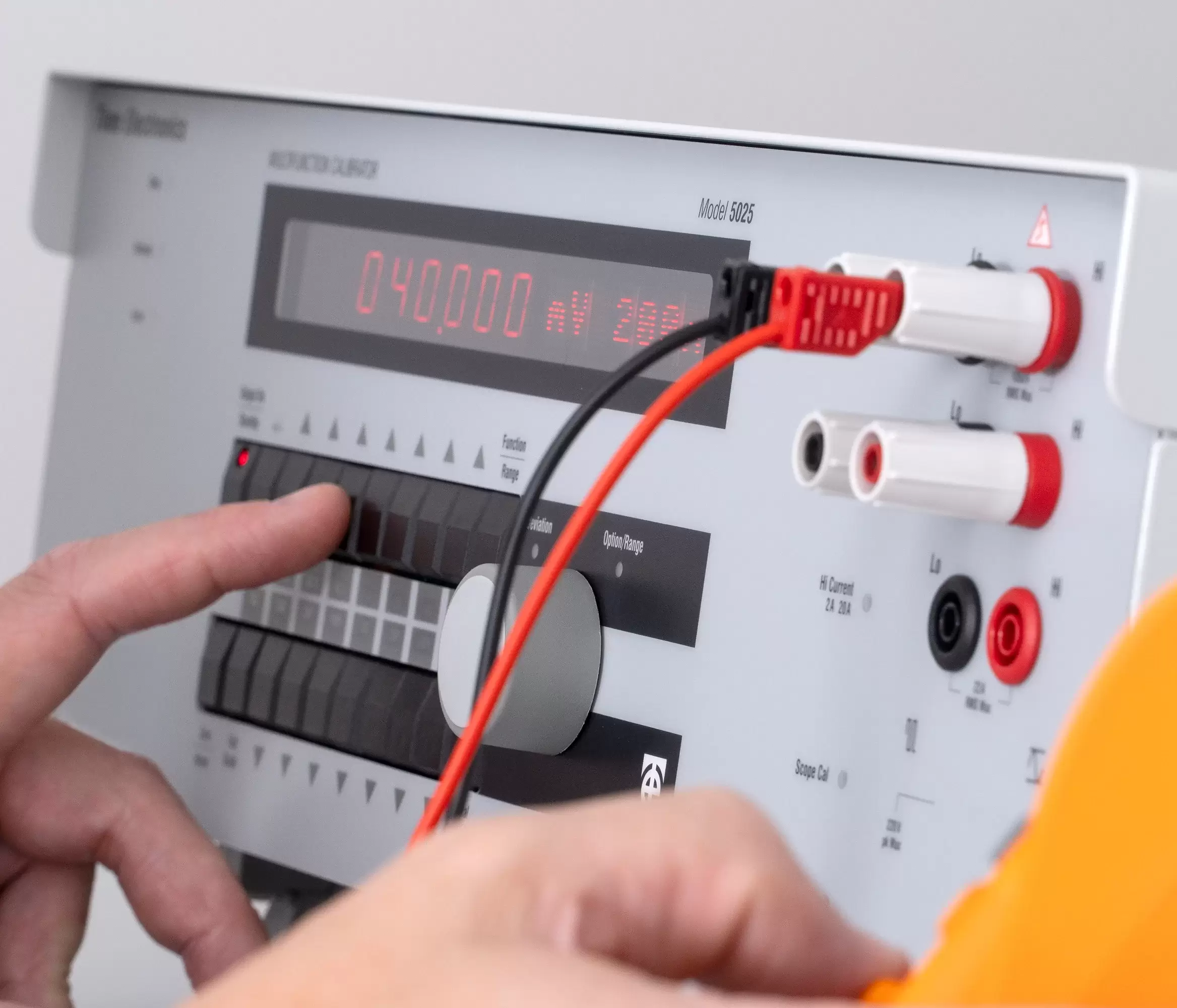

Calibrator multifunctional de laborator Time Electronics 5025E

Modelul Time Electronics 5025E Seria 2 este un calibrator pentru mai multe produse care oferă o soluție versatilă și eficientă pentru o acoperire largă a sarcinii de lucru. Calibrați diferite tipuri de instrumente de testare electrice și dispozitive electronice de măsurare cu un calibrator care îndeplinește atât cerințele tehnice, cât și bugetare. Funcțiile includ tensiune și curent AC/DC, frecvență digitală, rezistență variabilă, conductanță, capacitate, termocuplu și simulare Pt100. Calibrarea puterii AC și DC prin ieșire simultană de tensiune și curent, cu fază reglabilă și frecvență la 500 Hz. O opțiune de calibrare a osciloscopului permite generarea de unde sinusoidale nivelate până la 2,2 GHz. Calibrarea clemei este simplificată de game TurnCoil suplimentare pentru curent DC și AC, concepute pentru a fi utilizate cu adaptorul 9780. Alte opțiuni includ un adaptor de calibrare a tahometrului optic, un transformator de curent de 100 A AC și un amplificator de putere care crește capacitățile de ieșire a tensiunii AC/DC la 100 mA. Accesoriile includ seturi de cabluri de testare, cutii de transport și kituri de montare în rack. Software-ul EasyCal este disponibil pentru a permite calibrarea bazată pe software.

simulare tensiune si curent AC / DC, rezistenta, frecventa, capacitate, temperatura, etc

tensiune DC reglabila, stabilizata;domenii , precizie , rezolutie conform tabelul de mai jos :

curent DC reglabil, stabilizat, domenii , precizie , rezolutie conform tabelul de mai jos :

tensiune AC reglabila ( sinusoida) , domenii , frecventa , precizie , rezolutie conform tabelul de mai jos :

Domeniu	Frecventa	Precizie ( % )	Rezolutie
2-20 mV	20 Hz – 40 Hz	0,15% + 40 µV	1 µV
	40 Hz – 2 KHz	0,10% + 30 µV	1 µV
	2 KHz – 20 KHz	0,15% + 30 µV	1 µV
	20 KHz – 100 KHz	0,15% + 40 µV	1 µV
	100 KHz – 300 KHz	0,2% + 75 µV	1 µV
	300 KHz – 500 KHz	1,25% + 125 µV	1 µV
20-200 mV	20 Hz – 40 Hz	0,10% + 60 µV	1 µV
	40 Hz – 2 KHz	0,05% + 50 µV	1 µV
	2 KHz – 20 KHz	0,1% + 75 µV	1 µV
	20 KHz – 100 KHz	0,1% + 100 µV	1 µV
	100 KHz – 300 KHz	0,25% + 375 µV	1 µV
	300 KHz – 500 KHz	1,25% + 125 mV	1 µV
0.2-2 V	20 Hz – 40 Hz	0,05% + 50 µV	10 µV
	40 Hz – 2 KHz	0,05% + 75 µV	10 µV
	2 KHz – 20 KHz	0,1% + 150 µV	10 µV
	20 KHz – 100 KHz	0,08% + 500 µV	10 µV
	100 KHz – 300 KHz	0,25% + 3.75 mV	10 µV
	300 KHz – 1 MHz	1,25% + 12.5 mV	10 µV
20V	20 Hz – 40 Hz	0,1% + 600 µV	100 µV
	40 Hz – 2 KHz	0,05% + 500 µV	100 µV
	2 KHz – 20 KHz	0,1% + 750 µV	100 µV
	20 KHz – 100 KHz	0,15% + 1.5 mV	100 µV
20-200 V	40 Hz – 1 KHz	0,05% + 3 mV	1 mV
200-1050 V	40 Hz – 1 KHz	0,05% + 20 mV	10 mV

curent AC reglabil ( sinusoida) , domenii , frecventa , precizie , rezolutie conform tabelul de mai jos :

Domeniu	Frecventa	Precizie ( % )	Rezolutie
10-200 µA	20 Hz – 40 Hz	0,1 + 150 nA	10 nA
	40 Hz – 2 KHz	0,05 + 150 nA	10 nA
	2 KHz – 5 KHz	0,1 + 150 nA	10 nA
0.2-2 mA	20 Hz – 40 Hz	0,1 + 150 nA	10 nA
	40 Hz – 2 KHz	0,1 + 150 nA	10 nA
	2 KHz – 5 KHz	0,05 + 150 nA	10 nA
20 mA	20 Hz – 40 Hz	0,1 + 2 µA	100 nA
	40 Hz – 2 KHz	0,05 + 2 µA	100 nA
	2 KHz – 5 KHz	0,1 + 2.5 µA	100 nA
200 mA	20 Hz – 40 Hz	0,1 + 20 µA	1 µA
	40 Hz – 2 KHz	0,05 + 20 µA	1 µA
	2 KHz – 5 KHz	0,1 + 25 µA	1 µA
0.2-2 A	20 Hz – 40 Hz	0,1+ 100 µA	10 µA
	40 Hz – 500 Hz	0,05+ 100 µA	10 µA
20 A	20 Hz – 40 Hz	0,15+ 3 mA	100 µA
	40 Hz – 500 Hz	0,10+ 3 mA	100 µA



 rezistenta :



Domeniu	Precizie
1-20 Ω	100 ppm+ 15 mΩ
20-49.99 Ω	100 ppm+ 15 mΩ
50-999.999 Ω	100 ppm+ 15 mΩ
1-9.999 KΩ	200 ppm+ 25 mΩ
10-99.999 KΩ	100 ppm+ 1Ω
100-999.99 KΩ	100 ppm+ 10Ω
1-9.999 MΩ	200 ppm+ 100Ω
10-99.999 MΩ	0,1% + 1 KΩ
100-120.000 MΩ	0,1% + 10 KΩ





 frecventa :



Domeniu	Precizie ( ppm )	Rezolutie
0.1 Hz -1 KHz	20	0.01 Hz
1 KHz- 1 MHz	20	1 Hz
1 MHz - 10 MHz	20	10 Hz



 simulare termocuple : J( domeniu -50….1200 ◦ C precizie 0,2°C ), K(domeniu -100….1372 ◦ C precizie 0,18°C),

R(domeniu 250….1767 ◦C precizie 0,6°C),T(domeniu 100….400 ◦ C precizie 0,15°C),S(domeniu 500….1768 ◦ C precizie

0,6°C), E(domeniu 0….1000 ◦ C precizie 0,12°C),N(domeniu 600….1300 ◦ C precizie 0,2°C)



 simulare termorezistente: Pt100( domeniu -180….850 ◦ C precizie 100 ppm + 0,1°C) , Pt 200( domeniu -180….850 ◦ C,

precizie 100 ppm + 0,08°C), Pt500( domeniu -180….850 ◦ C precizie 400 ppm + 0,3°C), Pt1000( domeniu -180….850 ◦ C

precizie 400 ppm + 0,3°C)



 capacitate electrica :

Valoare nominala	Frecventa	Precizie	Rezolutie
1 nF	1 KHz	0.2% + 10 pF	0,1 pF
10 nF	1 KHz	0.2%+ 10 pF	1 pF
20 nF	1 KHz	0.2% + 10 pF	1 pF
50 nF	1 KHz	0.2% + 10 pF	1 pF
100 nF	1 KHz	0.2%	10 pF
200 nF	1 KHz	0.2%	10 pF
500 nF	1 KHz	0.2%	10 pF
1 µF	1 KHz	0.2%	100 pF
10 µF	1 KHz	0.5%	1 nF
20 µF	1 KHz	0.5%	1 nF
50 µF	1 KHz	0.5%	1 nF
100 µF	1 KHz	0.5%	10 nF

 Calibrare de putere electrica ( 0-20 KW cc si ca )

Faza (±90°) :

- domeniu 40…100 Hz / acuratete 0,25 ◦/ rezolutie 0,1 ◦

- domeniu 100…500 Hz / acuratete 1 ◦/ rezolutie 0,1 ◦

 Factor de putere  :

- domeniu 0,00 – 1,00 / frecventa 45…..400 Hz / rezolutie 0,001

 afisaj: 1.999.999 puncte

 alimentare de la retea 230 V, 50Hz.

 dimensiuni de gabarit / greutate : 447 x 152 x 470 mm. / aprox. 16.5 kg.

kit-ul de livrare : aparat, cablu alimentare retea., set conductoare de test 9796, Certificat de etalonare ISO 17025.
