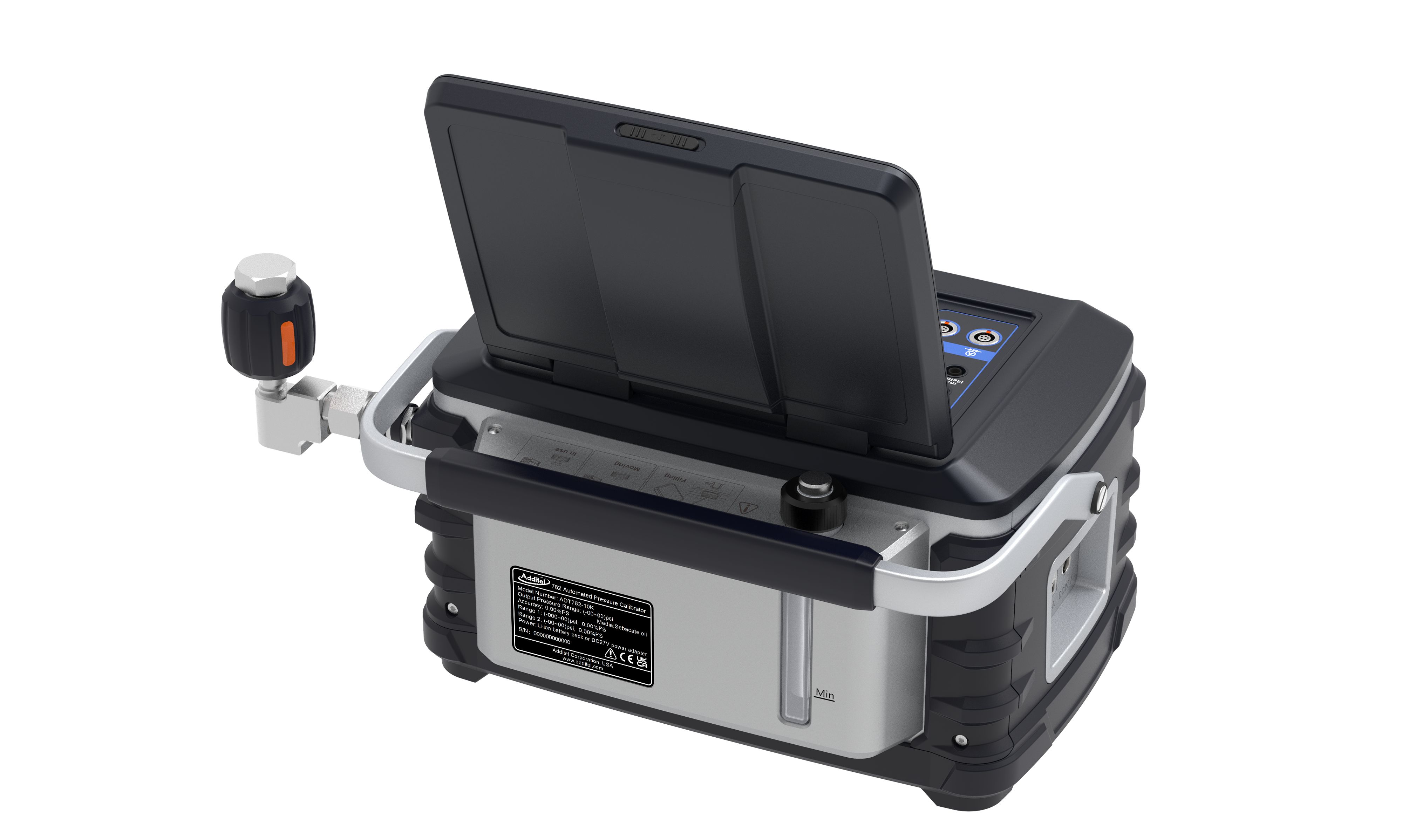

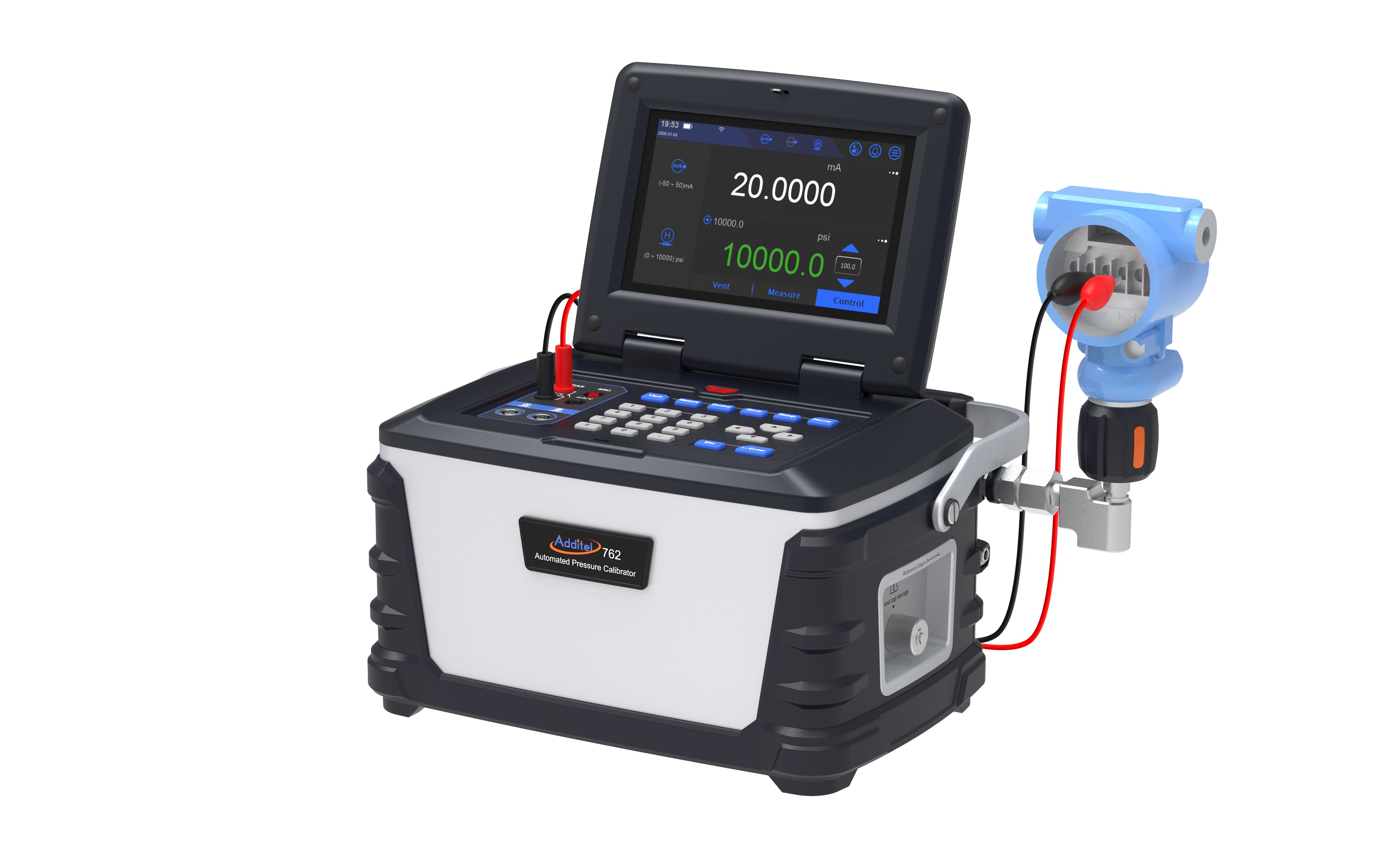

Calibrator digital de presiune hidraulic Additel 762

Calibratorul automat de presiune Additel 762 este unic pe piata. Acest produs revoluționar este o soluție completă la cheie pentru automatizarea lucrărilor de calibrare a presiunii până la 700 bar în domeniul hidraulic. Proiectat atât pentru calibrarea la fața locului, cât și pentru aplicații de laborator, acest produs de ultimă generație devine rapid calibratorul de alegere atât pentru tehnicienii de laborator, cât și pentru tehnicienii de teren, datorită portabilității și preciziei sale. Cu suport complet automat pentru calibrarea oricărui transmițător de presiune, senzor de presiune, presostat sau manometru digital, inclusiv dispozitive HART/PROFIBUS, combinat cu o funcție de calibrare complet integrată, înregistrarea datelor și conectivitate Wi-Fi, cel mai puternic calibrator de presiune Additel până în prezent. noi standarde industria de calibrare.

Calibrator de presiune hidraulic complet automatizat cu generator de presiune intern si regulator pana la presiuni de 700 bari, exactitate de masurare 0,02 % FS ( optional 0,01 % FS). Utilizeaza un modul de presiune intern dual cu selectare manuala sau automata a domeniului de presiune. Portabil ( 12,8 kg greutate ).

GENERALITATI

Cu o pompă electronică interna de înaltă performantă si regulator de presiune de precizie, seria Additel 762 de calibratoare de presiune hidraulica automate portabile oferă o solutie la cheie pentru calibrarea manometrelor, traductoarelor, indicatoarelor si presostatelor, atât pe teren cat si în laborator.

Într-un pachet portabil, acest calibrator poate genera automat presiuni pana la 700 bari cu 0,005% FS stabilitate de control a presiunii si exactitate de 0,02% FS (0,01% FS optional).

Pentru a îmbunătăti precizia etalonarii, un modul de presiune dual se utilizeaza intern si este integrat cu pompa internă si regulatorul de presiune.

Suplimentar se pot comanda si alte module externe pentru controlul presiunii.

În plus fată de presiunea generata, de control, de măsurare si alte capabilităti, Additel 762 are de asemenea capacitatea de comunicare HART, asigura sursa de alimentare buclă 24V si citeste curentul si tensiunea produsă de traductoarele de presiune.

Additel 762 este un calibrator de presiune hidraulic automat de ultima ora care permite utilizarea atat in laborator cat si in teren.

Domeniu de presiune : Presiunea generată de pompa interna si controlată în mod automat : de la 0 până la 700 bar

Exactitate de masurare : 0.02% FS (optional 0.01% FS)

Control stabilitate : 0.005% FS

Sistem de purjare automata : proiectat cu un sistem automat pentru eliminarea aerului din circuitul hidraulic de calibrare

Automatizare si Program de testare : Calibrare de presiune complet automatizata

Functie de documentare : capacitatea de management a activitatilor Memoria internă stochează 1.000 de teste, se creeaza proceduri de calibrare automate, se fac testele, se calculeaza erorile, se indica si se memoreaza rezultatele, sunt aratate punctele de calibrare aflate in afara tolerantei ; functiile As-found / As-left permit inregistrarea si documentarea rezultatelor pentru controlul calitatii. Activitati presetate si auto run Auto Step

Usor de folosit : Interfata prietenoasa, structura meniului este intuitiva

Generare si măsurare semnale electrice :

Specificatii electrice:

Masura mA : - domeniu ± 50 mA, rezolutie 0,1μA, exactitate de masura 0,01% din citire+0,005% din FS

Masura V :

• - domeniu ± 300mV, rezolutie 1 μV , exactitate de masura 0,01% din citire+0,002% din FS
• - domeniu ± 5V, rezolutie 20 μV , exactitate de masura 0,01% din citire+0,002% din FS
• - domeniu ± 12V, rezolutie 100 μV , exactitate de masura 0,01% din citire+0,002% din FS
• - domeniu ± 30V, rezolutie 100 μV , exactitate de masura 0,01% din citire+0,002% din FS

Sursa mA :

- domeniu 0-2,5 mA, rezolutie 0,05 μA,exactitate de masura 0,01% din citire+0,1μA

- domeniu 2,5-25 mA, rezolutie 0,5 μA,exactitate de masura 0,01% din citire+1μA

Sursa V :

- domeniu 0-16V, rezolutie 250 μV,exactitate de masura 0,01% din citire+0,002% din FS

Alimentare bucla de masura :

- 24V cc,exactitate de masura ± 0,24 V, incarcare maxim 50 mA

Functie testare contact presostat :

- deschis sau inchis, suport pentru presostate mecanice si digitale

Protectie utilizare gresita :

Până la 30V protectie utilizare gresita pe oricare borne

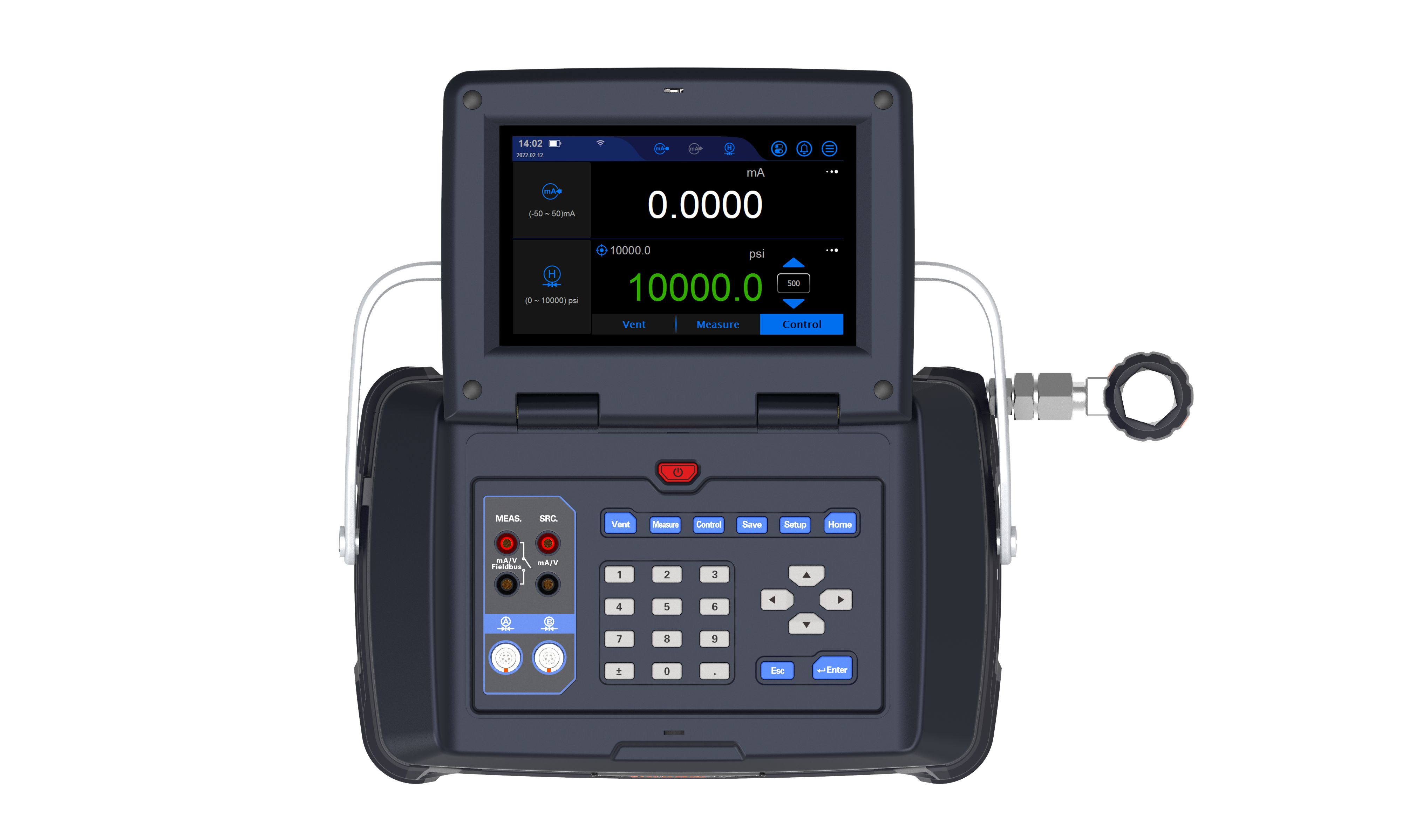

Afişaj

ecran color LCD 7 inch (800x480 pixeli) cu touch screen

Functia de documentare si data logging

Capacitatea de management a activitatilor

Memoria internă stochează 1.000 de teste ( capacitate stocare 8 GB)

Descarca testele si rezultatele

Datalogger 1.000.000 masuratori

Functia HART implementata , pentru configurarea si intretinerea traductoarelor HART :

• permite stabilirea comunicatiei HART dintre calibrator si o serie de aparate ( traductoare ) cu protocol HART, calibratorul devine astfel si un “ Comunicator Hart portabil “
• comenzi universale, comune si specifice
• libraria cu DD-uri HART este updatata periodic si fara costuri suplimentare

Lista cu producatorii de traductoare HART implementati / aparate( transmitere) :

• • E+H(CERABS,DELTBS,Cerabar M, Deltabar S,Cerabar S,Deltabar M 5x )
• • ABB(PTH,KSX, 600T,2600T-268,2600T-262/264,2600T-364,2600T266 Pressure,263/265,261,2000T)
• • Schneider Electric/Foxboro(IASPT Premium 2,RCS Pressure,IMV31,I/A Pressure,IMV25/30)
• • Fuji(FCX- A/C,FCX- A2/C2)
• • Honeywell(ST3000, ST700,ST800)
• • Rosemount/Emerson(1151,3051,3001C HTG,3051LP,2088Smart,2090 Smart, 2088 LP, 951,3051S SIS, 3051S Diag, 3051SMV, 2051,2051LP)
• • Siemens( Sitrans P300, Sitrans P HS/DS/EC/MS),
• • Toshiba(AP3100),
• • Viatran(970, I/A Pressure),
• • Azbil(ST3000,PTG, AT9000)
• • Yokogawa(UNICOM, EJA, EJX,EJA-NEXT,EJA-NEXT-LP)
• • Druck(RTX1000H Gauge/ABS)
• • Smar(LD301,LD291,LD400)
• • Mobrey(4301),
• • Wika(Unitrans),
• • Dynisco(SPX, IPX),
• • Labom(IPX,Pascal CV)
• • Autrol(APT3100),
• • Metran( Metran 150, Metran 100),
• • BD Sensors(D331A), etc.

Baterie reincarcabila : Baterie reîncărcabilă cu operare de pana la 12 ore între incarcari

Portabil : 12,8 kg ( fara mediul de masura)

Interfata in mai multe limbi : engleză, germană, franceză, italiană, spaniolă, portugheză,chineză, japoneză si rusă

Trasabilitate ISO 17.025 : certificat ISO17.025 de calibrare trasabil cu date

SPECIFICATII :

Conexiuni de presiune : la alegere 1/4 NPT-F, 1/2 NPT-F, G 1/4-F, G 1/2-F, M20x1,5-F

Modul de conectare al senzorilor externi : Conector

Conexiune electrica : prize banane 4 mm

Unităti de presiune : Pa, kPa, MPa, psi, bar, mbar, inH2O @ 4 ° C,mmH2O @ 4 ° C, inH2O @ 20 ° C, mmH2O @ 20 ° C,inHg @ 0 ° C, mmHg @ 0 ° C, kgf / cm2

Baterie: Litiu reîncărcabilă (inclusa)

Timp de lucru: ~ 12 ore tipic ( si in functie de testele alese)

Timp de reincarcare: ~ 5 ore Alimentare externă: 110 / 220V adaptor de alimentare (Inclus)

Specificatii de mediu:

Temperatura de operare: 0 °C până la 50 °C

Temperatura de depozitare: -20 °C până la 60 °C

Umiditate: < 90%, fără condens

Conformitate Europeana : Marcaj CE

Comunicare : USB , Ethernet, WiFi, Bluetooth

Dimensiune 300mm x220mm x192mm

Greutate: 12,8 kg

Garantie: 12 luni

DOMENIU DE PRESIUNE :

• Senzor etalon intern dual cu domenii de 0-200 bari si 0-700 bari
• Selectie domeniu de presiune: manual sau automat
• Exactitate de masurare 0-200 bari : 0,02% F.S. ( optional 0,01% F.S.)

ALTE SPECIFICATII DE PRESIUNE :

• Volum de calibrare max. 80 ml @ 700 bari, recomandat 50 ml
• Rezervor max. 350 ml, filtru inclus
• Accesorii incluse :
• - 9022=set testere electrice x 2
• - cablu USB
• - 9725=baterie reincarcabila
• - 9818=adaptor 110/220V
• - palnie
• - furtun ADT100-762
• - gentuta accesorii
• - capac pentru transport
• - geanta de transport si pastrare
• - ulei Sebacate ( 500 ml)
• - Garnituri pentru rezervor, 5 buc.
• - Garnituri pentru conexiunea in unghi drept, 5 buc.
• - 9060=conector modul extern de presiune
• - manual
• - certicat de etalonare ISO 17025 inclus.
• - ADT100-762-X conector in unghi drept

OPTIONAL :

• - ADT 107-X-KIT manifold de presiune extern cu 2 porturi ; 2 x 1 / 4 NPTF (sau la alegere 1/2 NPTF, 1/4 BSPF, M20 x 1.5 F) , prevazut cu conectori cu strangere la mana
• - ADT100-762-X conector in unghi drept
• - ADT161 Module externe de presiune
